顎式破碎機(jī)配件之動(dòng)、定顎上襯板的性如何提高？

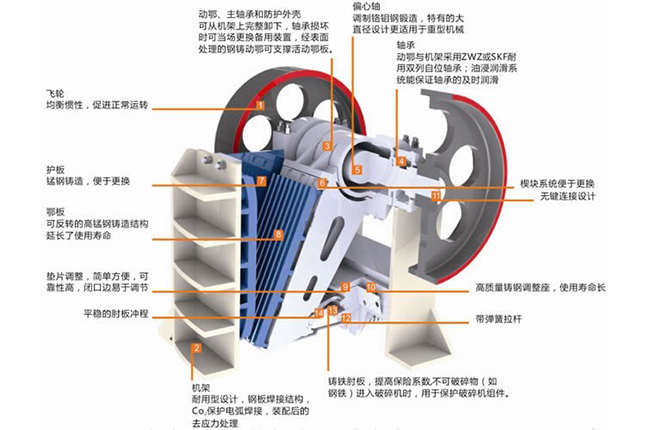

顎式破碎機(jī)作為破碎機(jī)行業(yè)中應(yīng)用為廣泛的設(shè)備，它的通廣大體現(xiàn)在各個(gè)行業(yè)的各個(gè)方面，但是在顎式破碎機(jī)使用過程中，顎式破碎機(jī)配件動(dòng)顎和定顎上的襯板經(jīng)常出現(xiàn)問題，從而導(dǎo)致設(shè)備故障率高，影響正常生產(chǎn)。

一、顎式破碎機(jī)配件襯板主要問題有：

1、顎式破碎機(jī)配件襯板性差，磨損速度快；

2、破碎機(jī)襯板韌性差，在沖擊力和擠壓力作用下，裂紋現(xiàn)象時(shí)有發(fā)生，導(dǎo)致襯板過早損壞、更換；

3、由于顎式破碎機(jī)配件襯板結(jié)構(gòu)問題，在工作中易松動(dòng)、脫落，致使設(shè)備被迫停機(jī)檢修。

二、顎式破碎機(jī)配件襯板的改進(jìn)措施：

1、襯板材質(zhì)改進(jìn)

該顎式破碎機(jī)配件動(dòng)、定顎板上襯板共10件，其中定顎襯板4件，動(dòng)顎襯板6件。原襯板材質(zhì)為ZGMn13，材質(zhì)改進(jìn)后，采用ZGMn18Cr2，這種材質(zhì)與ZGMn13比較，加入了合金成分鎳，有利于提高淬透性，熱處理后硬度提高。材質(zhì)中鉻含量增加2%，以增強(qiáng)形成高硬度的奧氏體碳化物的能力，提高性。ZGMn18Cr2材質(zhì)具有高性、耐沖擊性和高硬度特性，韌性值達(dá)120J/cm2（原材質(zhì)僅為45J/cm2），硬度值達(dá)40HRC（原材質(zhì)僅為30HRC）。材質(zhì)的改變對(duì)于防止襯板裂紋、減輕磨損，延長(zhǎng)使用壽命有積的作用。

2、襯板結(jié)構(gòu)改進(jìn)

（1）襯板的整體厚度由原170mm增加到240mm。厚度增加后，在襯板背面設(shè)計(jì)空心減重槽，槽與槽之間組成網(wǎng)狀加強(qiáng)肋，以提高襯板本體的強(qiáng)度和剛度，防止裂紋發(fā)生。

（2）根據(jù)模擬實(shí)驗(yàn)結(jié)果，將襯板工作面的波形進(jìn)行改進(jìn)。原設(shè)計(jì)波形尺寸：波峰半徑45mm，高度45mm，波峰間隙165mm；改進(jìn)后波形尺寸：波峰半徑75mm，高度75mm，波峰間距240mm。

顎式破碎機(jī)配件襯板波形尺寸的變化，提高了動(dòng)、定顎板對(duì)礦石的擠壓、劈裂作用，咬合力增大，破碎效率提高。

（3）為了防止襯板松動(dòng)，在襯板背面設(shè)計(jì)2個(gè)防松卡塊孔，與之對(duì)應(yīng)，在破碎機(jī)動(dòng)、定顎板上，焊接防松固定卡塊。

（4）為防顎式破碎機(jī)配件襯板螺孔邊緣由于強(qiáng)度下降出現(xiàn)裂紋，在襯板背面螺孔周圍增大金屬面積，不開設(shè)減重槽，用棒形砂輪對(duì)螺孔邊緣進(jìn)行倒角磨削加工，避免應(yīng)力集中現(xiàn)象發(fā)生。

如果您還想了解更多的顎式破碎機(jī)配件相關(guān)知識(shí)，可以聯(lián)系中譽(yù)鼎力，河南中譽(yù)鼎力公司生產(chǎn)各種破碎機(jī)設(shè)備，有著豐富的經(jīng)驗(yàn)。
