砂石骨料質(zhì)量管理5大措施

發(fā)布日期：2020-05-04 點(diǎn)擊次數(shù):101次責(zé)任編輯:中譽(yù)鼎力

在線詢價(jià)統(tǒng)一咨詢熱線：400-700-2111

摘要：骨料質(zhì)量管理主要控制粗骨料的遜徑和細(xì)骨料的石粉含量及細(xì)度模數(shù)，混凝土用砂石骨料加工。砂石骨料質(zhì)量管理5大措施包括軟弱顆粒和含泥量控制、徑和遜徑含量質(zhì)量控制等

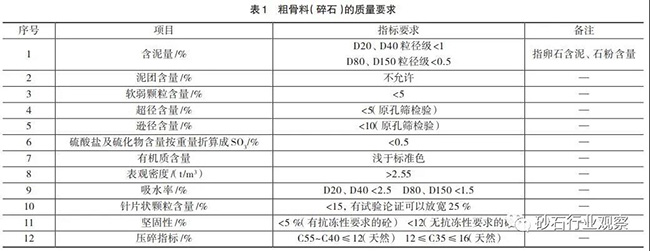

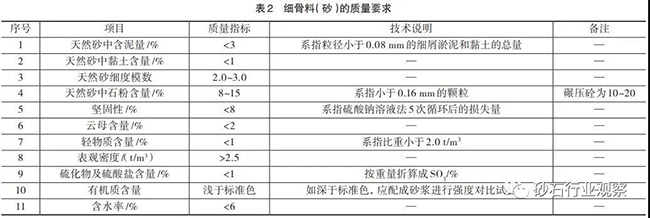

砂石骨料一般分為粗骨料和細(xì)骨料兩種，粒徑大于5mm的為粗骨料，小于5mm的為細(xì)骨料。粗骨料按粒徑80~150mm為特大石，40~80mm為大石，20~40mm為中石，5~20mm為細(xì)石；細(xì)骨料分為粗砂、中砂和細(xì)砂。骨料質(zhì)量管理主要控制粗骨料的遜徑和細(xì)骨料的石粉含量及細(xì)度模數(shù)，混凝土用砂石骨料加工，質(zhì)量要求詳見下表。

砂石骨料質(zhì)量管理5大措施

1.軟弱顆粒和含泥量控制

控制軟弱顆粒和含泥量，需做到以下幾點(diǎn)：

1)在開采加工之前，先將毛料表面存在的顆粒、污泥清洗，隨后將其剝離干凈，從源頭實(shí)現(xiàn)對(duì)軟弱顆粒和泥團(tuán)的控制；

2)若毛料中進(jìn)入了泥團(tuán)或是細(xì)泥雜質(zhì)，需先利用篩選車間進(jìn)行大范圍泥團(tuán)；

3)通常在砂石骨料生產(chǎn)期間，嚴(yán)格控制篩選車間和篩分車間水壓和用水量，并根據(jù)砂石骨料實(shí)際清洗成效增加水壓和用水量，便于促使砂石骨料生產(chǎn)中所需含泥量滿足規(guī)范。

2.徑和遜徑含量質(zhì)量控制

徑和遜徑含量多少是粗骨料質(zhì)量評(píng)判重要參考指標(biāo)之一。

砂石骨料的尺寸一般控制在1.1～1.2cm，砂石估量的大小控制可以通過篩分機(jī)進(jìn)行篩選，以實(shí)現(xiàn)對(duì)砂石骨料徑量的控制管理。

除此之外，水電工程砂石骨料生產(chǎn)中中碎或細(xì)碎都是以反擊式破碎機(jī)為主，并且需將砂石骨料中針片狀顆粒含量限制在6％左右，從而提升砂石骨料生產(chǎn)質(zhì)量。

3.石粉含量質(zhì)量控制

石粉含量主要是指砂石骨料中＜0.16mm的顆粒含量，可被當(dāng)作摻合料看待，合理的石粉含量可以增強(qiáng)混凝土的密實(shí)性。

目前，內(nèi)水電工程對(duì)于砂石骨料中石粉含量的使用量建議為6％～14％，但是由于施工現(xiàn)場具體情況的不同，導(dǎo)致石粉含量較少或是含量標(biāo)的情況時(shí)有發(fā)生。

1）干法制砂工藝。利用除塵設(shè)備來吸出部分石粉，石粉含量達(dá)到狀態(tài)。

2）濕法制砂工藝。濕法生產(chǎn)工藝適用于南方雨水資源豐富的地區(qū)。南方地區(qū)溫度高、雨水多，砂石原料中紅色泥土含量多，風(fēng)化程度較高，相對(duì)北方地區(qū)砂石，同種物料硬度較小，加工易成細(xì)粉，包裹在砂子、骨料表面，影響砂子、骨料質(zhì)量。

除此之外，若想實(shí)現(xiàn)對(duì)石粉含量的控制，還可采取以下措施：

1）通過一系列反復(fù)實(shí)驗(yàn)操作，適當(dāng)增加或是減少石粉含量；

2）水電工程需盡可能將廢水處理池建立在接近皮帶機(jī)位置，便于皮帶帶機(jī)正常運(yùn)行，在經(jīng)過壓濾機(jī)干化處理后形成粉末狀態(tài)；

3）在施工現(xiàn)場設(shè)置一個(gè)石粉堆放場地，不僅可以準(zhǔn)確調(diào)節(jié)增加量，還能實(shí)際含水量。

4.骨料針片狀含量控制

人工粗骨料針片狀含量的質(zhì)量控制主要通過設(shè)備的選型，其次是在生產(chǎn)工藝上調(diào)節(jié)進(jìn)料的塊度。由于各種巖石的礦物成分、結(jié)構(gòu)的不同，巖石破碎后的粒形和級(jí)配也不盡相同。

質(zhì)地堅(jiān)硬的石英砂巖及各種浸入火成巖粒形差，針片狀含量多，而中等硬度的石灰?guī)r、白云質(zhì)灰?guī)r針片狀含量很少。

不同的破碎機(jī)產(chǎn)生針片狀含量效果不同。顎式破碎機(jī)比旋回及圓錐破碎機(jī)生產(chǎn)的粗骨料的針片狀含量略高，而反擊式是錘式破碎機(jī)生產(chǎn)的粗骨料的針片狀含量顯著。

若石英巖、石英砂巖為塊狀構(gòu)造或者是顆粒狀結(jié)構(gòu)，則一般為硅質(zhì)膠結(jié)，主要礦物成分為石英，因而質(zhì)堅(jiān)性脆。

通過實(shí)驗(yàn)證明：用圓錐破碎機(jī)破碎時(shí)粉碎狀成分多，而且骨料中針片狀顆粒含量高；用錘式破碎機(jī)或反擊式破碎機(jī)破碎時(shí)，骨料粒形相對(duì)較好。因此，為了地控制制針片狀含量，對(duì)于巖性不太好的，盡量避免采用顎式破碎機(jī)和圓錐破碎機(jī)，一般采用反擊式破碎機(jī)。
