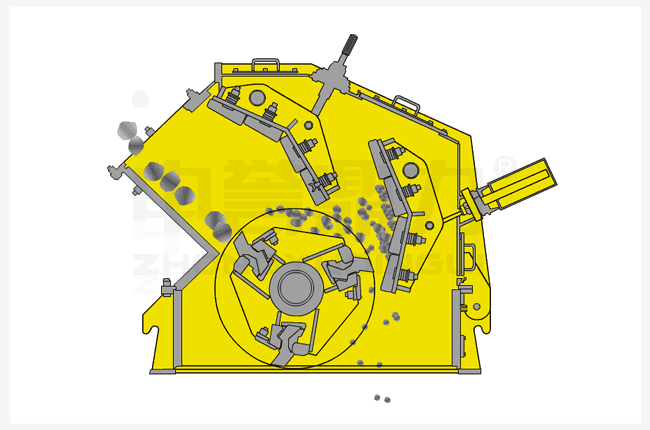

反擊破碎機工作原理圖
反擊破碎機主要結構由前后反擊架、襯板、主軸、轉子、板錘、反擊板、調節裝置等結構組成，反擊破碎機破碎原理為“石打鐵”，也就是利用物料對板錘的沖擊能完成破碎。在工作時，轉子在電機的帶動下高速旋轉，物料與板錘相互撞擊形成一次破碎，后被拋向反擊板上再次破碎，然后被彈回到板錘獲得第三次破碎，物料重復進行上述過程，直到達到所需要的粒度后排出機腔，為了便于理解，附帶上反擊破碎機工作原理圖。
反擊破碎機種類比較多，對應的型號也就比較多，常見的有HD德版反擊式破碎機、普通型PF反擊破碎機、pc錘式反擊破碎機三種，HD德版反擊破碎機型號有HD1110、HD1315、HD1520、HD1620四種；普通型PF反擊破碎機型號有PF-1007、PF-1010、PF-1315、PF-1820等八種，pcz重型錘式反擊破碎機型號有DLPCZ1512、DLPCZ1815、DLPCZ2122、DLPCZ3032等17種。
反擊破碎機型號眾多，需要根據物料情況、出料要求、時產能大小和場地情況選擇合適的設備型號。

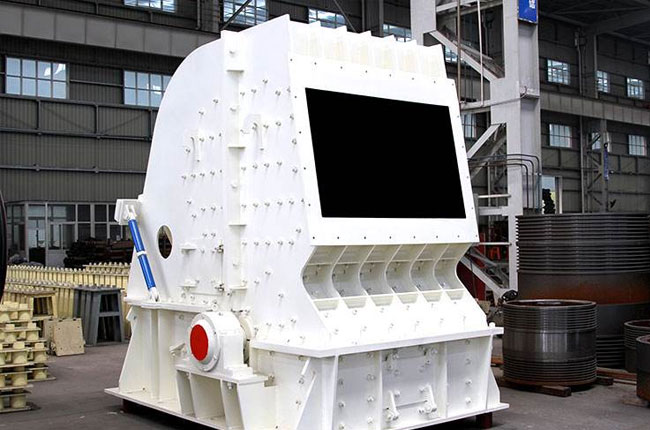

HD德版反擊式破碎機

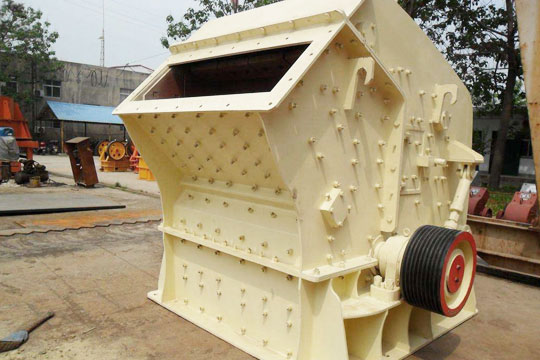

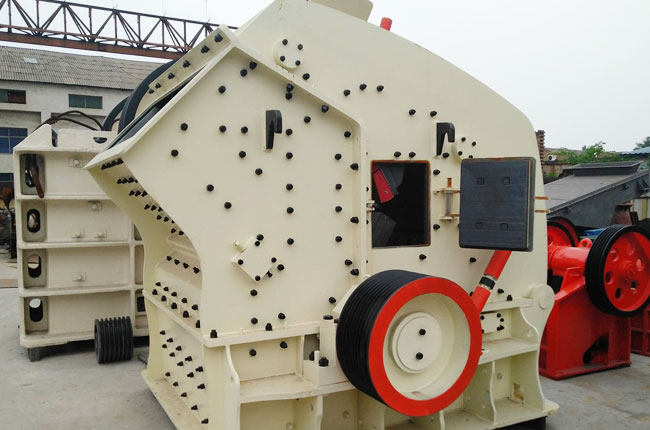

PF反擊破碎機

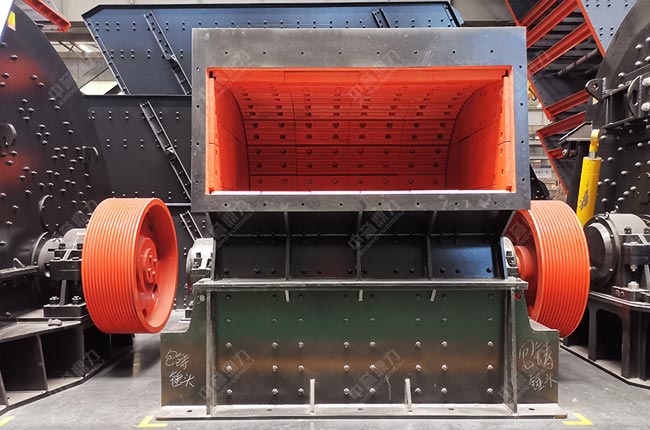

pc錘式反擊破碎機
| 型號 | 轉子尺寸 | 最大進料粒度 | 處理能力（t/h） | 電機功率 | 外形尺寸 （長×寬×高）(mm) | 重量 | |
| -150MPa | -350MPa | ||||||
| HD1110 | Φ1040×1000 | 400 | 200 | 90~190 | 4P90-132 | 3000×2360×2385 | 15875 |
| HD1315 | Φ1300×1500 | 700 | 300 | 180~280 | 4P200-270 | 3735×3156×3055 | 29600 |
| HD1520 | Φ1500×2000 | 1000 | 400 | 350~500 | 4P400-500 | 4310×3330×3660 | 42000 |
| HD1625 | Φ1650×2500 | 1300 | 500 | 500~670 | 4P500-670 | 5540×4330×4600 | 66000 |
| 型號 | 規格 （mm） | 進料口尺寸 （mm） | 最大進料粒度 （mm） | 處理能力 （t/h） | 電機功率 （kw） | 外形尺寸 （長×寬×高）（mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P630-710 | 4400×3866×4009 |
| 型號 | 轉子直徑*長度 （mm） | 進料口尺寸寬*長 （mm） | 進料粒度 （mm） | 電機功率 （kw） | 生產能力 （t/h） | 外型尺寸 （長×寬×高）（mm） |
| DLPCZ1308 | 1310*790 | 800*850 | ≤500 | 132kw-4 | 100-160 | 2818*2100*2390 |
| DLPCZ1512 | 1500*1160 | 1200*900 | ≤600 | (160kw-4)*2 | 250-400 | 3220*2520*2800 |
| DLPCZ1615 | 1675*1510 | 1480*1200 | ≤650 | (220kw-4)*2 | 400-800 | 3665*2915*3440 |
| DLPCZ1815 | 1776*1510 | 1480*1200 | ≤650 | (250kw-4)*2 | 400-900 | 3822*2912*3436 |
| DLPCZ1820 | 1800*1964 | 2000*1200 | ≤800 | 800kw-6 | 800-1500 | 3474*3822*3520 |
| DLPCZ2020 | 1920*2000 | 2010*1200 | ≤800 | 800kw-6 | 1200-1600 | 4160*3920*3520 |
| DLPCZ2122 | 2130*2260 | 2240*1505 | ≤1000 | 1000kw-6 | 1800-2200 | 4990*4385*4360 |
| DLPCZ2125 | 2100*2486 | 2600*1690 | ≤1200 | 1250kw-6 | 2000-3000 | 5057*4565*4666 |
| DLPCZ3032 | 3000*3220 | 3240*1840 | ≤1200 | (1250kw-6)*2 | 4500-6000 | 6710*6122*6340 |

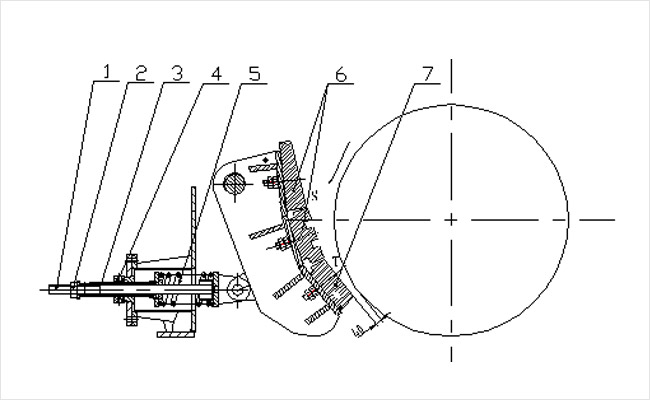

a.調大間隙時，打開下機架觀察門，松開序號2、4螺母左旋絲桿調整螺母序號3，彈簧后退，板錘頂端同反擊板間隙增大，檢查間隙要小于所需間隙尺寸10-20mm，在通過擰緊序號2螺母預緊彈簧則間隙還會增大10-20mm。擰緊螺母就達到所要求的間隙。
b.由于板錘、襯板磨損，需要調小間隙時，打開下機架觀察門，松開序號2、4螺母，右旋絲桿調整螺母序號3，在彈簧彈力作用下，反擊板與板錘間隙即變小，檢查間隙要小于所需間隙尺寸10-20mm，在通過擰緊序號2螺母預緊彈簧則間隙還會增大10-20mm。擰緊螺母就達到所要求的間隙；更換板錘獲反擊板時，調整應間隙大于30mm。
例如：現有間隙為30mm，需要調成間隙為60mm的過程是： a.將序號2、4螺母，左旋絲桿調整螺母序號3，絲桿后退15-20mm，再擰緊序號2螺母10-15mm(要根據彈簧情況調節),檢查調到60mm備緊序號4螺母即可。
