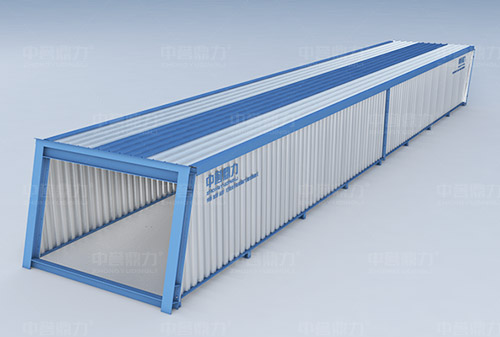

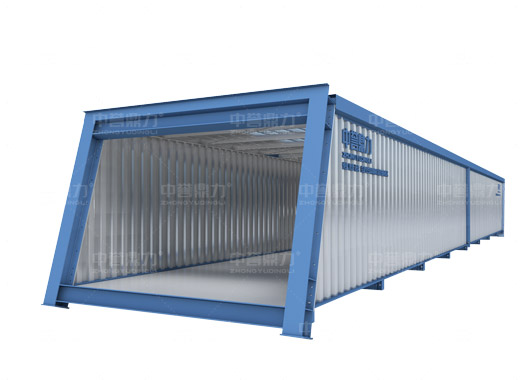

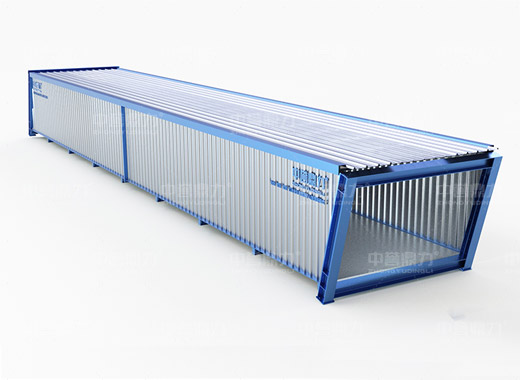

組裝式廊道是中譽鼎力結合市場和客戶需求，研發生產出來的一款可以大幅度縮短項目建設周期、減少建設成本的礦山配套設備。

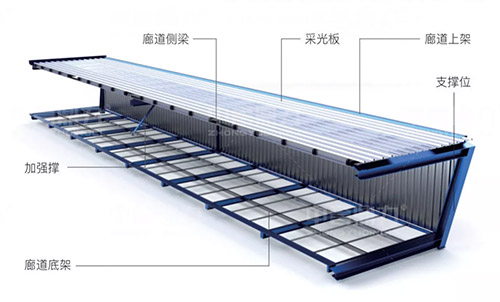

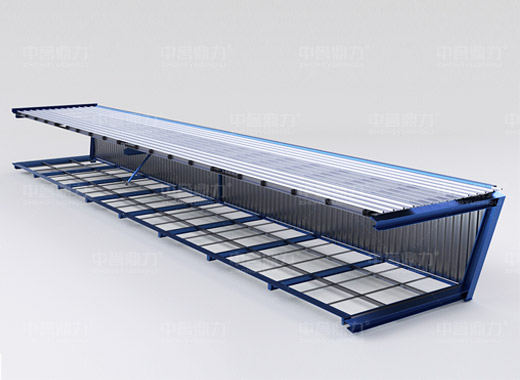

組裝式廊道采用模塊化設計，分體式加工，整體由廊道底架、廊道上架、廊道側梁、采光板、支撐位、加強撐等部位組成，不同部位運輸?shù)巾?xiàng)目現場進行組裝，可以大幅度縮短項目建設周期，同時減少建設成本。
下載詳細資料

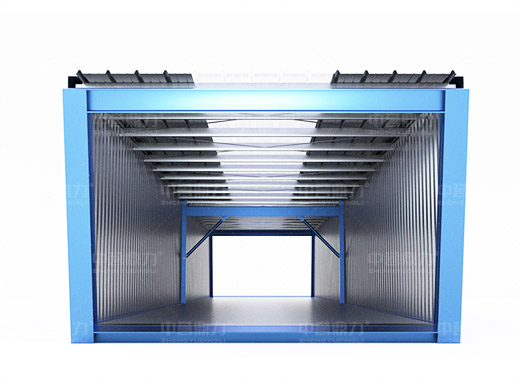

內部設計有電纜橋架固定位置，現場吊裝前可直接將頂部密封后組裝完成，整體吊裝
不同部件分體式加工，工廠化生產，整體質量得到保證，且外形美觀
廊道底部的花紋板采用激光切割下料，整個地面無縫對接，密封性好，粉塵不外漏，環保生產
側板強度大，并且采用波紋腹板結構，結構合理，廊道整體強度高
| 輸送帶寬度 （mm） | 廊道寬 D（側板距）（mm） | 廊道高 （mm） |
|---|---|---|
| B800 | 2950 | 2200 |
| B1000 | 3150 | 2200 |
| B1200 | 3400 | 2200 |
| B1400 | 3600 | 2200 |
| B1600 | 3850 | 2500 |
| B1800 | 4050 | 2500 |
| B2000 | 4250 | 2500 |
| 長度L=6米、9米、12米、15米、18米、21米、24米、27米、30米 廊道角度≤16° | ||
| 人行通道寬800mm，檢修走道寬500-600mm | ||
注：鑒于不同工藝布局、不同使用方式，廊道寬度和長度可能會有差異，具體尺寸以工藝圖為準。
