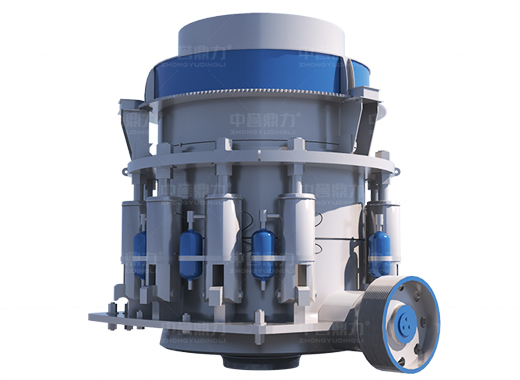

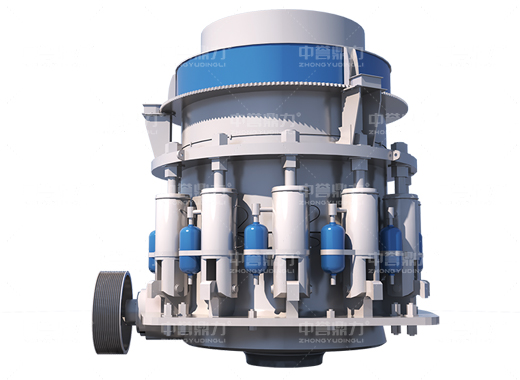

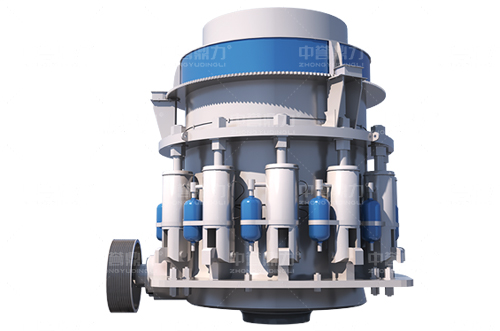

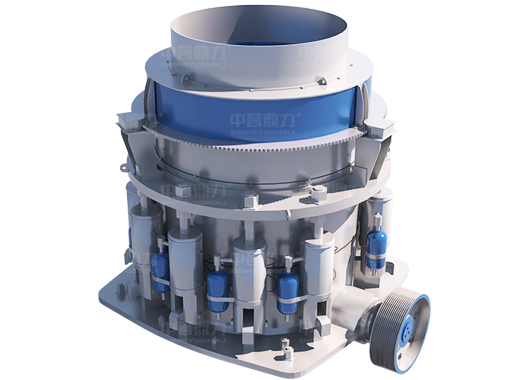

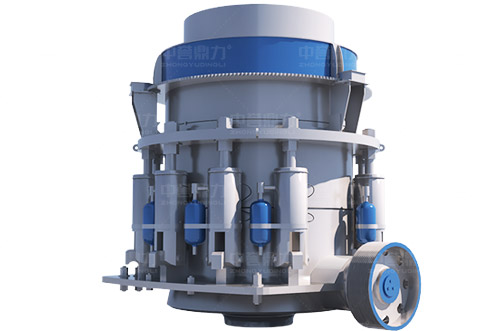

多缸液壓圓錐破碎機

多缸液壓圓錐破碎機在砂石生產線中常用在中碎和細碎環節，中譽鼎力研發生產的DLHPT系列多缸液壓圓錐破碎機，集液壓、電氣、自動化等技術于一體，相對于傳統彈簧圓錐破來說，具有產品呈立方體、滿腔給料、破碎效率高、襯板磨損小、運行成本低、維護調整方便等特點。

適合行業：水泥、建材、金屬和非金屬礦等行業
建議物料：鐵礦石、玄武巖、石灰?guī)r等
處理能力：100-1200T/H
排料粒度：10-38mm

產品介紹
客戶案例
技術參數
生產車間
相關知識

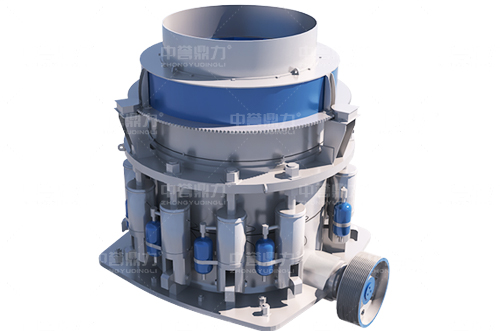

設計理念

1、采用主軸固定、偏心套繞主軸旋轉的多缸液壓圓錐破結構；

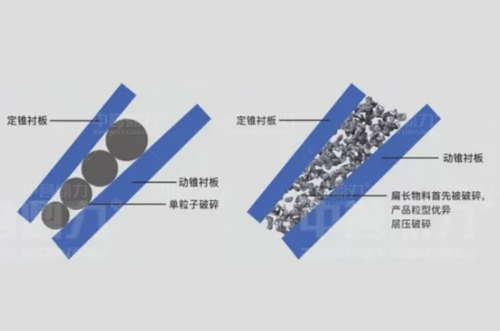

2、層壓縮破碎設計，使破碎發生在物料和物料之間，破碎效率高；

3、且不依靠較小的排料口獲得較小的產品粒度。

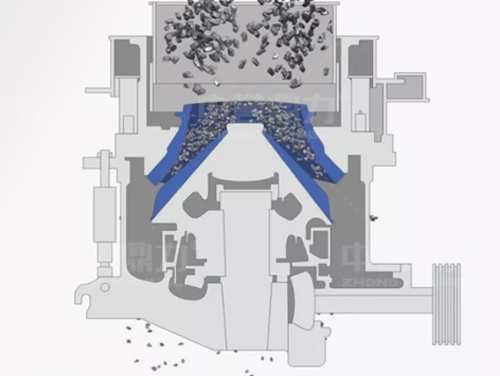

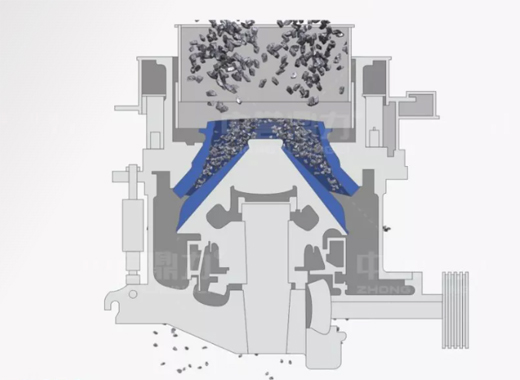

多缸液壓圓錐破碎機工作原理

多缸液壓圓錐破碎機結構簡單，由電機、傳動軸、齒輪、偏心套、定錐、動錐等部分組成，采用擠壓式的工作原理，電機通過三角帶、傳動軸、傘齒輪副帶動偏心套旋轉，動錐在偏心套的帶動下做旋擺運動。定錐和動錐時而靠近、時而偏離，360度對破碎腔內的物料擠壓、搓攆破碎，破碎后的物料從下方排料口排出機腔。

下載詳細資料

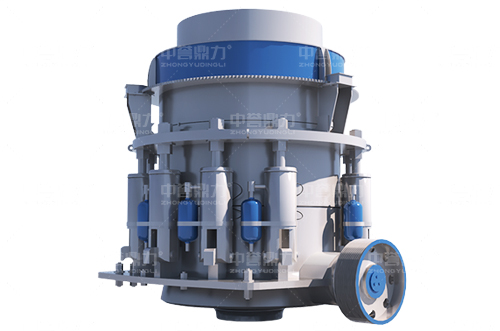

性能特點

運行平穩

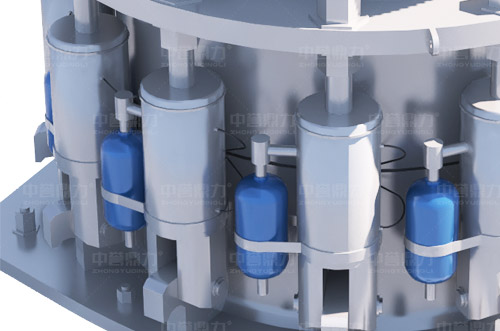

保險杠油路采用大通徑油管，大容量蓄能器，緩沖性能，反應更迅速，設備運行更穩定；

生產效率高

固定式主軸，承載能力強，設備結構更加緊湊，體積小，生產效率高；

安裝簡單

配套浮動安裝底座，安裝更簡單，省時省力，同時對基礎要求小，投資成本低；

維護成本低

椎體壁加厚的同時，改良襯板原有的固定方式，無需灌膠，更方便快捷，維護成本低；

負載能力強

錫青銅襯套滑動軸承設計，和傳統滾動軸承相比，設備在高粉塵、高沖擊環境下仍可以保持比較高的負載能力，并且生產費用低；

咨詢?cè)斍?/a>

多缸液壓圓錐破碎機技術參數

型號	腔型	開邊給料口尺寸	緊邊給料尺寸	排料口尺寸	裝機功率	重量	生產能力（t/h）
DLHPT300	C1（超粗）	265	230	25	220	20	220-440
	C2（中粗）	240	210	20			190-380
	M（中）	190	150	16			175-320
	F1（細）	145	105	13			110-260
	F2（超細）	120	80	10			100-240
DLHPT500	C1（超粗）	370	330	38	355	40	425-790
	C2（中粗）	320	290	30			380-700
	M（中）	245	210	22			330-605
	F1（細）	180	130	16			270-535
	F2（超細）	150	95	13			200-430
DLHPT800	C1（超粗）	375	350	38	560	70	545-1200
	C2（中粗）	340	300	32			495-1050
	M（中）	310	265	25			470-950
	F1（細）	265	220	17			385-730
	F2（超細）	210	150	14			310-600
