石子廠石料生產線設備和工藝流程圖介紹

發布日期：2018-02-22 點擊次數:149次責任編輯:中譽鼎力

在線詢價統一咨詢熱線：400-700-2111

摘要：石子廠石料生產線設備包括振動給料機、重錘式破碎機、振動篩、皮帶輸送機等設備，添加配套的除塵設備，并用鋼結構部密封成室內石子生產線就組成了一個環保型石料生產線，用來生產建筑、公路、水電等行業所用的砂和石子。

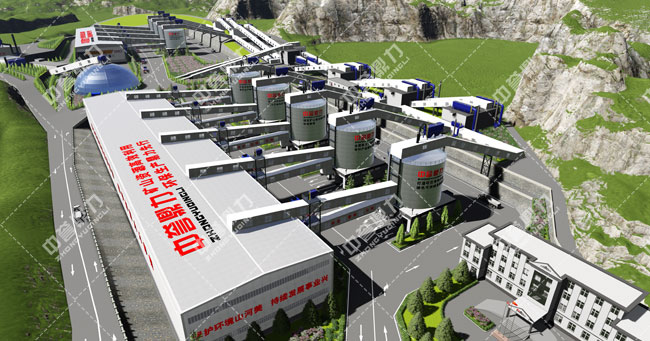

常見的石子廠石料生產線由給料系統、破碎系統、篩分輸送系統組成，室內石子廠生產線是指在傳統石料加工工藝基礎上在每個出塵點添加配套的除塵設備，并以鋼結構整體密封，組成環保型石料生產線。中譽鼎力可以承接時產50-3000噸智能環保石子廠生產線的設計安裝，整個破碎系統采用一臺重型錘式反擊式破碎機，一破成型，簡化工藝流程，投資成本和設備維修頻率。

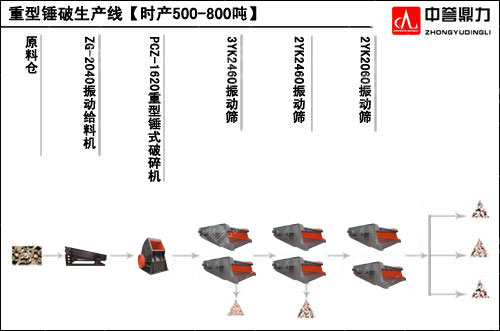

石子廠石料生產線工藝流程圖

時產500噸石子廠生產線工藝流程

卸料車將原料卸到原料倉，由振動給料機均勻、連續的送到破碎機中進行破碎，破碎后的物料被輸送到振動篩進行篩分，不滿足成品料粒度的大塊物料被返回到破碎機進行再次加工，滿足粒度要求的被篩分輸送到成品料堆，小塊物料與再次被破碎的物料一同被輸送到下一組振動篩進行篩分，完成整個破碎、篩分過程。

石料生產線設備

喂料設備

喂料設備選用ZG2040直線振動給料機，料槽寬和長分別為2000mm和4000mm�？梢酝ㄟ^調整偏心塊的相對角度改變激振力的大小，從而控制給料量，默契配合破碎設備，保障生產線正常順利運行。

破碎設備

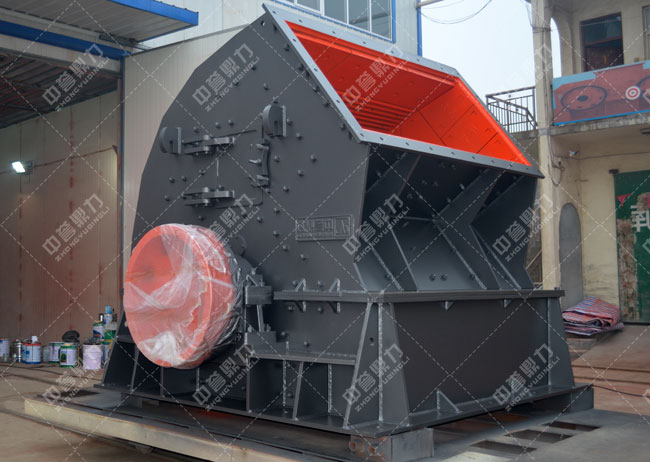

采用PCZ1620重錘式破碎機，利用該設備可以一破成型特點，沒有添加二級破碎，一來節省設備和用地投資成本，二來簡化工藝流程，后期維護更便捷。PCZ1620重錘破產能可達時產800-1000噸，進料口長和寬分別為2000mm和1200mm，可以進1200mm以下的大塊物料，400kw的雙電機配置，針對大塊物料，瞬間電流大，破碎力度大，兩個電機不會出現扭矩力，軸承不易發熱，對軸承起到一個很好的保護作用。

篩分設備

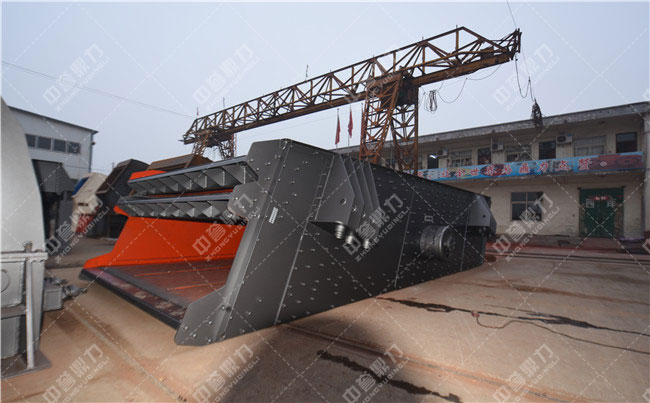

該生產線共配置三道篩分工序，道為一組3YKZ2460并篩做初步篩分，篩分出兩種普料和大料，大料返回破碎機進行再次破碎，第三道分別為2YKZ2460并篩，篩分3種料。在生產過程中，可以通過調整振動篩激振器偏心塊的數量，控制激振力的大小，進而調整振動篩振幅的大小。

輸送設備

以上各種設備需要用輸送設備進行連接，中譽鼎力皮帶輸送機B400-B1600的型號齊，機架采用雙層結構，牢固，延長使用壽命，配件更換和維修率低。

石子廠石料生產線性能特點

1、石子生產線自動化程度高，整條生產線除了對設備的開機停機及日常維護之外，幾乎不需要人工操作。其生產效率高，運行成本低，產量大，收益高，成品石子粒度均勻、粒形好，符合家高速用料要求

2、石子生產線的設備配置主要依據客戶對石子規格以及產量和石子的用途來，鼎力提供售前、售中、售后的面服務，依據客戶生產現場來配置流程，力求為客戶做到較合理、較經濟的生產線

3、喂料、破碎、篩分各環節匹配合理，以及嚴謹?shù)目臻g交叉布局，因此它具有占地面積小，投資經濟效益高，碎石子品質好，石粉產出率低等的特點為，同時配有的電控操作系統，了整個流程出料通暢，運行，操作方便，節能

4、解決了傳統加工設備和工藝所生產的成品砂石子粒形等不合格的致命問題，同時又克服了傳統工藝和設備針對加工較硬巖石所表現的設備磨損嚴重導致生產成本過高的缺點。另外，該生產線可根據不同施工期對砂石骨料不同的粒度要求，靈活調整成品砂石子的大小，能及時生產出適銷對路的產品，多用，大大減少了項目投資
