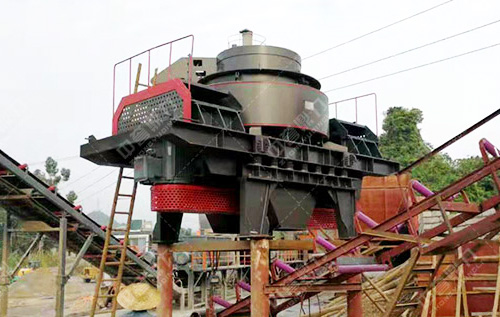

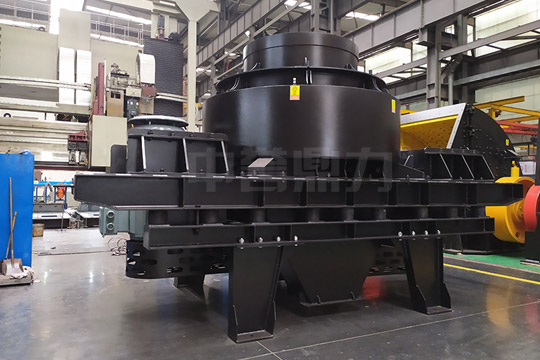

立軸沖擊式制砂機又叫沖擊式破碎機，融入全新設計理念，采用全新四口葉輪深腔設計結構和密封結構防止軸承筒漏油等工藝，破碎性能好，成品料粒形好，能夠滿足高規格的用料需求。整機采用立式結構，安裝使用方便，操作維護省時省力。
立軸沖擊式制砂機在工作時，原料由上方進料口進入機腔，在分料器的作用下分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速后從葉輪三個均布的流道內拋射出去，由分料器四周自收落下的一部分物料沖擊破碎，這兩部分的物料在機腔內相互撞擊破碎，完成次破碎，同時物料會被撞擊到內壁的襯板上，被再次破碎直到被破碎到合格的粒徑后排出。
在整個破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，了粉塵污染。
| 型號 | 生產能力(t/h) | 進料尺寸 | 轉速 | 雙電機功率 | 外形尺寸長寬高 | ||
| 制砂通過量 | 整形通過量 | 制砂 | 整形 | ||||
| DLVSI1263 | 400-480 | 500-580 | ＜50 | ＜60 | 900-1300 | 315x2 | 5600x2990x4190 |
| DLVSI1150 | 300-380 | 380-440 | ＜45 | ＜55 | 1000-1300 | 250x2 | 5600x2990x4190 |
| DLVSI1145 | 280-350 | 350-400 | ＜45 | ＜55 | 1000-1300 | 220x2 | 5600x2990x4190 |
| DLVSI1140 | 250-280 | 300-340 | ＜40 | ＜50 | 1100-1400 | 200x2 | 5600x2990x4190 |
| 潤滑液壓站 | 流量(L/min) | 8(mm) |
| 雙油泵電機功率2x0.37 | 2x0.37 | |
| 安保護 | 雙油泵互補供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 | |
| 外形尺寸長寬高 | 820x520x1270 | |
| 郵箱加熱器功率 | 2 |
注：①成品料粒度分布與原料硬度、大小、物理成分等多種因素有關；②由于每個項目的工藝配置方案和產品要求不同，礦山原料也有差別，造成同一型號設備產量會產生差異，具體產量以工藝設計為準。
沖擊式制砂機改變了單轉子制砂機動能消耗大、產品形狀差，沖擊制砂機形狀好但動能消耗大的弊端。
顎式破碎機處理能力：155-1500T/H
多缸液壓圓錐破碎機處理能力：100-1200T/H
重型錘式破碎機處理能力：50-3000T/H
反擊式破碎機處理能力：400-600T/H
廣西來賓時產800噸石料生產線實際產量：800噸客戶地區：廣西來賓
河南許昌時產600噸破碎生產線生產現場實際產量：600t/h客戶地區：河南許昌
甘肅平?jīng)鋈A亭縣策底坡時產800噸砂石料生產線實際產量：800噸客戶地區：甘肅省平?jīng)鍪腥A亭縣
云南安寧凱隆礦業PCZ1815錘式破碎機生產線實際產量：1000t/h客戶地區：云南省安寧市
山西呂梁日產萬噸大型石灰石破碎生產線實際產量：日產萬噸客戶地區：山西呂梁
湖南時產800噸砂石料生產線設備清單實際產量：時產800噸客戶地區：湖南
vsi1150制砂機下料粒度在55毫米，其解決量可達到280-400T/H，出料參數可達到0-5毫米，用的是兩臺220KW的電機。因不同廠家生產沖擊式制砂機時投入的制造成本不同，設備定價不同。
中譽鼎力牌VSI6X立軸沖擊式破碎機破碎效率高、耐磨，有石打石與石打鐵兩種破碎方式，可制砂，能整形，時產量在在109~583噸，成品在0~5mm，設備大概需要幾萬元到五六十萬。
轉子作為沖擊式制砂機的關鍵部件，若轉子采用修復措施，盡量讓制砂機生產廠家進行修復處理，更換的話建議采用原廠家的轉子組件。針對沖擊式制砂機轉子拆卸方法可查看
900制砂機屬于PCL沖擊破中產量較小的型號，900制砂機重量為12.1T(包含電機)，900沖擊式制沙機葉輪轉速為1200-2000r/min，處理能力是每小時50~110噸，進料粒徑要求在50mm及以下，配用的是兩臺55kw的電機，外形尺寸是3900×2000×3070mm。
一臺1145制砂機價格在25-35萬元左右，1145沖擊式制砂機臺時產180~610噸，進料要求≤50mm，電機功率是440千瓦。
DLVSI1140立軸沖擊式制砂機時產量在255~520噸，瀑落與中心進料時產450-520噸，中心進料時產225-260噸，送料尺寸要求軟料不過50毫米，硬料是不過45毫米，設備轉速為1180-1310r/min，雙電動機功率為400kw。
