目前市面上常見的鄂破、錘破、反擊破、圓錐破等都可以作為石灰?guī)r破碎設備使用，如果對成品料粒形要求不高，可以使用鄂破+細顎破的配置方案，投資低，維護簡單，但是成品料針片狀含量高；如果想要提高石料粒型，可以使用鄂破+反擊破的配置，成品質量高，投資也相對較高，而且流程比較復雜；重錘破+整形式錘破是一種新穎的配置方案，小型砂石生產線只需配置一臺重錘破，將兩段破碎簡化為單段破碎。
深腔破碎，擠壓能力強，但成品料粒形差，片狀含量高，需要配合整形設備使用，有粗碎和細碎兩種，給料粒度為125mm-1020mm，單機產能高達1500噸，是碎石生產線中常見的初級破碎設備。
適合破碎石灰?guī)r之類低于150MPa的礦石，機腔內有破碎區、整型區、成型區，可以將大塊礦石直接破碎成石子，簡化工藝流程，節省項目投資，進料粒度為150-1200mm，時產量可高達6000噸。
破碎比大，能耗低，成品料粒形好，多呈立方體，常用在鄂破機之后做石料細碎和整形，建議進料粒徑不大于250mm，每小時產能250-750噸，液壓開啟機殼裝置，維護檢修更方便，省時省力。
雙進料口設計使物料在機腔內分布在合理的破碎位置，雙轉子設計使物料更多形成相互撞擊產生自粉碎，減少易損件消耗，有破碎和整形功能，可以同時生產骨料和砂石，出料粒形好，符合商混站用料要求。

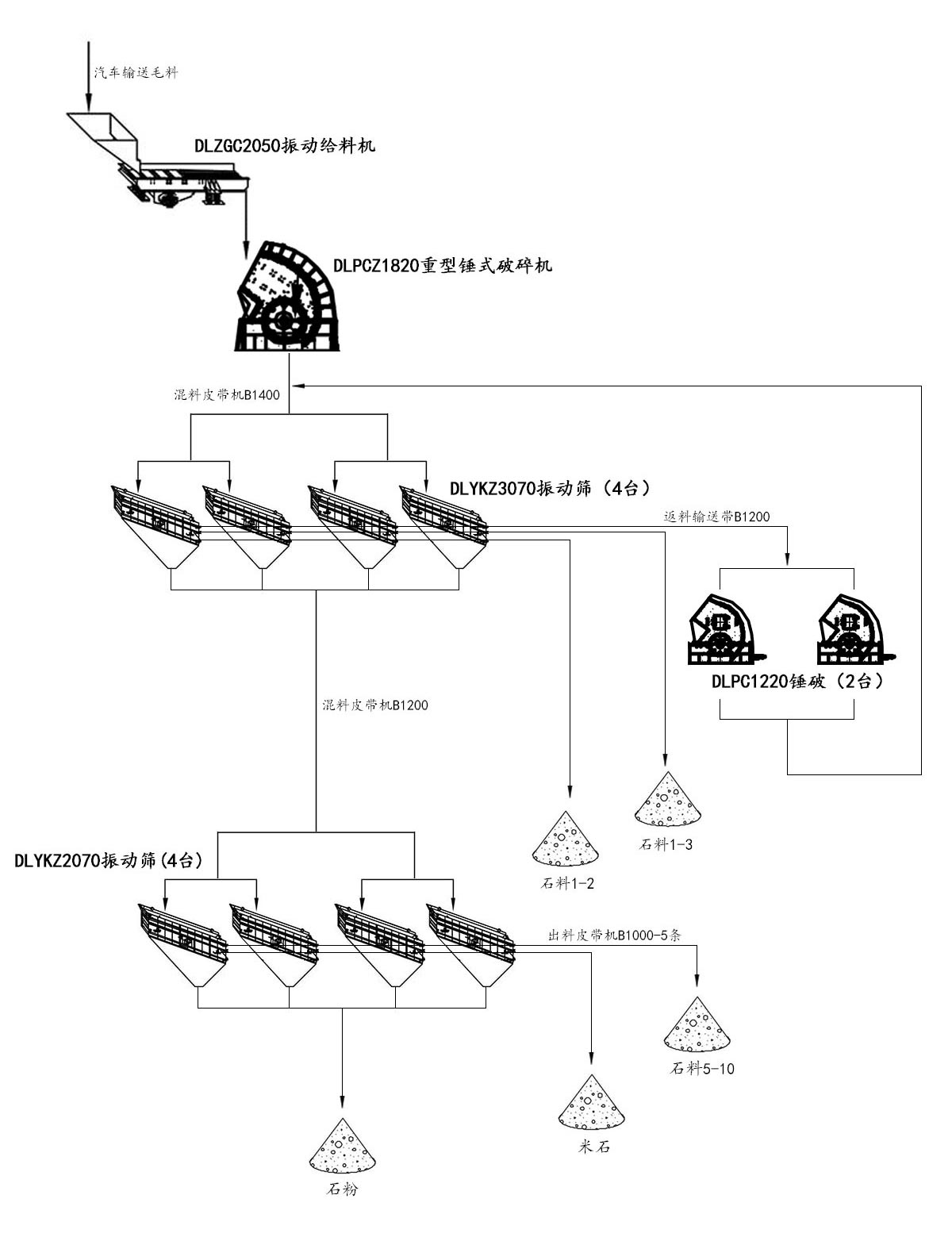

上圖以時產1500噸左右的產能為例，展示了石灰?guī)r破碎、篩分加工工藝流程，原料通過DLZGC2050振動給料機輸送到一臺DLPCZ1820重錘破，粗碎后的物料經一條混料輸送帶送到2組并篩，篩分出的石料分3個方向，①是12和13兩種成品石子輸送到成品料堆；②是大于13石子粒度的由一條返料輸送到位于頭破和頭道篩中間的DLPC1220整形錘式破碎機中，經過細碎整形后的直接落入下方混料皮帶機，與頭破出來的混料一塊兒輸送到振動篩中；③是小于12石子粒徑的被輸送到下一道的2組并篩中，篩分出5-10、米石和石粉三種成品料。
設計亮點：
①頭破采用重型錘式破碎機，一次成型，直接出一部分12、13成品料；
②二破設計位置位于頭破之后的混料帶上方，經過細碎后的石料直接落入下方混料帶，節省占地空間和一部分設備投資。
| 設備名稱 | 規格型號 | 設備數量 | 單臺設備產能 | 配備功率 |
| 振動給料機 | DLZGC2050 | 1臺 | 800-1600t/h | 22kw×2 |
| 重型錘式破碎機 | DLPCZ1820 | 1臺 | 800-1500t/h | 800kw |
| 整形錘式破碎機 | DLPC1220 | 2臺 | 500-700t/h | 250kw×4 |
| 振動篩 | DL3YKZ3070 | 4臺 | 400-500t/h | 45kw×4 |
| 振動篩 | DL2YKZ3070 | 4臺 | 400-500t/h | 37kw×4 |
| 混一皮帶機 | B1400 | 2條 | / | / |
| 返料皮帶機 | B1200 | 1條 | / | / |
| 混二皮帶機 | B1200 | 2條 | / | / |
| 出料皮帶機 | B1000 | 5條 | / | / |
合作模式：EPCO總承包
項目地址：河南新鄉
出料粒度：0-5mm、5-10mmm、10-20mm、20-31.5mm、機制砂、水洗砂
主機設備：DLPCZ1820重錘破、DLPC1622整形錘破、DLZSJ1618雙轉子制砂機、DLVSI1145沖擊破、DL2LXS1890螺旋式洗砂機、DLXS3024輪斗式洗砂機等

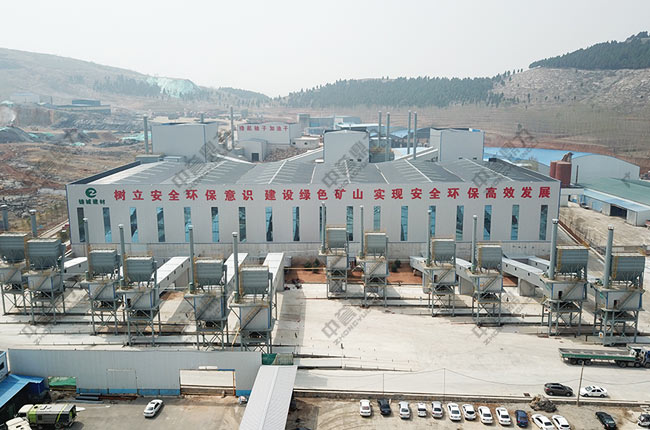

項目介紹：采用雙線并行的設計方案，每條線分別有一臺重錘破和兩臺整形式錘破為主機，旺季時兩條線同時開機，淡季或者維修時單條運行。項目篩分、制砂選粉環節采用集成化設計，工期短，生產線運行更加穩定。
合作模式：生產線設計擴建及設備供應
項目地址：山東鄒城
出料種類：3-8/1-2/中1-2/0-5/石粉/精石粉
主機設備：DLPCZ1820重型錘式反擊破碎機、DLPC1622整形式破碎機等
項目介紹：項目在原有基礎上改建而成，替換原有主機設備，并且安裝礦山DCS中控系統、智能裝車系統、云監控系統、石料銷售系統等整套礦山智能管理系統，實現礦山發展的智能化、數據化。
