振動篩結構設計之支承裝置與隔振裝置

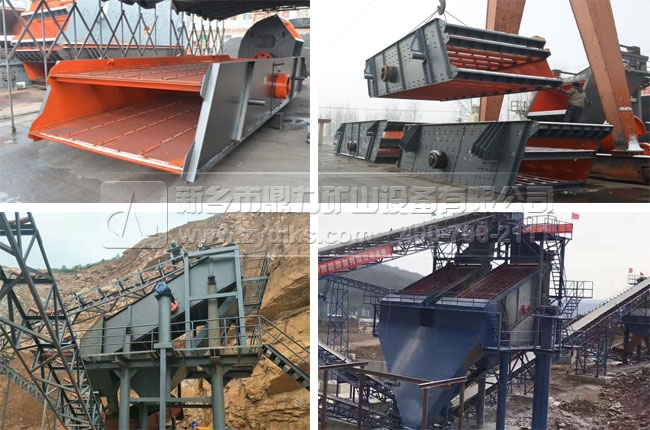

振動篩簡介

礦用振動篩是一種采用振動電機激振、橡膠彈簧減振、高材質篩板、密封式篩箱等內外技術及的自同步振動原理，具有壽命長、噪聲低、篩分效率高等特點，適用于燒結礦、自然礦、焦炭及其它粉狀物料的一種振動篩分設備。

振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。將顆粒大小不同的碎散物料群,多次通過均勻布孔的單層或多層篩面,分成若干不同級別的過程成為篩分。

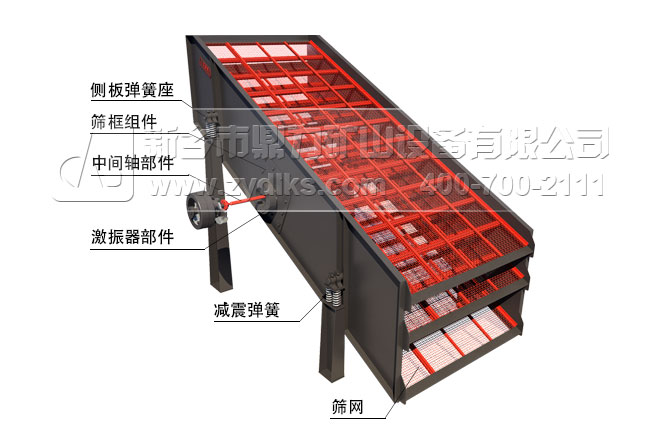

振動篩結構

振動篩是礦山機械中比較常用的一種機械設備，為了讓用戶更了解該機械，下面為大家詳細分析介紹振動篩的支承裝置與隔振裝置的結構。

振動篩的支承方式有吊式和座式兩種。吊式采用的吊掛裝置包括螺旋形壓縮彈簧，鋼絲繩、防擺錘、吊環、鋼繩卡等零部件。

篩子通過四組吊掛裝置吊掛在上層樓板上。改變鋼絲繩的長度可以調整篩面傾角。防擺錘安裝在鋼絲繩的上方，其作用是防止篩箱產生橫向擺動。變化防擺配重在繩上的位置，可改變鋼絲繩的自振頻率，防止共振現象產生，達到防擺目的。

座式支承裝置由彈簧、彈簧的上、下支座、定位塊、篩箱耳軸和摩擦阻尼器等組成。彈簧上支座與篩箱耳軸連接。采用金屬螺旋彈簧減振時，其支座下方設有減振摩擦阻尼器。阻尼器由螺栓、彈簧、橡膠塊和橡膠座等組成。阻尼器的調整是通過調節螺栓，使彈簧由自由高度170mm壓縮到30mm左右。觀察篩分機過共振區的情況，反復調節，直到過共振時振幅比較小和篩子停車較平穩為止。

在振動篩中，減振彈簧既是主振彈簧，又是隔振彈簧。隔振裝置中的彈性元件有金屬螺旋彈簧、橡膠彈簧、復合彈簧和充氣彈簧等多種形式。

隔振裝置的作用有：①系統的固有頻率為彈簧剛度與參振質量的函數，當篩子質量后，振動的固有頻率就取決于彈簧的剛度。因此彈簧剛度決定著彈性系統的工作狀態和篩分機工作的穩定性。②彈簧剛度大，傳給基礎動負荷亦大。因此，適當選擇彈簧的剛度，可以減小傳給基礎的動負荷。
