PCZ1308重型錘式破碎機時產100噸石料生產線配置方案
發布日期：2015-02-12 點擊次數:103次 責任編輯:中譽鼎力
在線詢價統一咨詢熱線：400-700-2111
摘要：PCZ1308是鼎力重型錘式破碎機中產量較小的一款，產能為每小時100-160噸，主要用于規模不大、原料硬度不高的石料生產線中。那么它具體的工作流程和配置方案是什么呢？本文有詳細介紹，并附具體設備清單。
石料進入原料倉，由振動給料機均勻地送到錘式破碎機中進行破碎，破碎后的物料由1號膠帶輸送機送到快速道振動篩上篩分出各種不同規格的石子，其中1-2、1-3規格成品由7號、8號輸送機送出，其他規格的物料再由2號輸送機送到道振動篩上篩分出石粉、0.3-0.6、0.5-1等各規格的物料，分別由4號、5號、6號輸送機送入成品倉，經快速道振動篩過濾出的達不到成品粒度要求的物料則由3號輸送機從快速道振動篩上送返回破碎機重新加工，這樣反復循環。

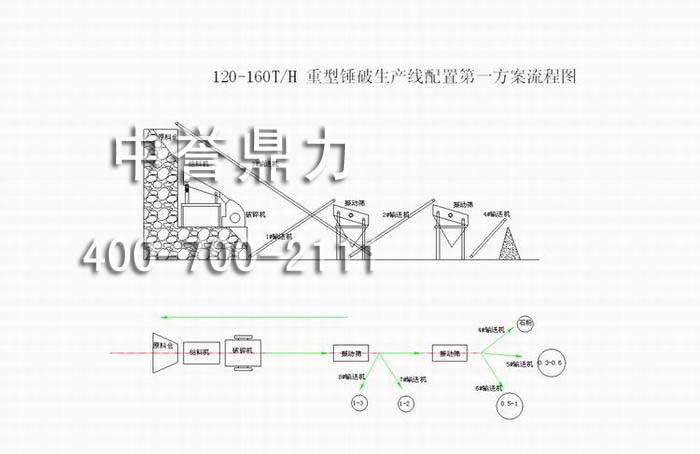

時產100噸石料生產線配置圖
時產100噸石料生產線配置表
|
PCZ-1308重型錘式破碎機 PCZ-1308 heavy type hammer crusher |
ZG-0928振動給料機 ZG-0928 vibrating feeder |
快速道振動篩 first screen |
道振動篩 second screen |
||||||||||||
|
進料口尺寸mm mouth size |
850×800 |
料槽寬度 though width |
850 |
規格型號 specification |
3YK2060 |
規格型號 specification |
2YK1860 | ||||||||
|
進料粒度mm raw materials size |
≤550 |
料槽長度 though length |
2800 |
臺數 sets amount |
1 |
臺數 sets amount |
1 | ||||||||
|
電機功率KW motor power |
132 |
電機功率 motor power |
3×2 |
電機功率 motor power |
15 |
電機功率 motor power |
11 | ||||||||
|
1號輸送機 A |
2號輸送機 B |
3號輸送機 C |
4號輸送機 D |
5號輸送機 E |
6號輸送機 F |
7號輸送機 G |
8號輸送機 H |
||||||||||
|
規格型號mm specification |
B1000 | B650 | B650 | B500 | B500 | B500 | B500 | B500 | |||||||||
|
電機功率KW motor power |
37 | 15 | 15 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |||||||||
|
備注 notes |
膠帶輸送機功率為參考數字 the power of conveyor is just for reference |
總功率合計 gross power |
268.5KW | ||||||||||||||
