重錘反擊破碎機機殼設計“錦上添花”

詳細解答

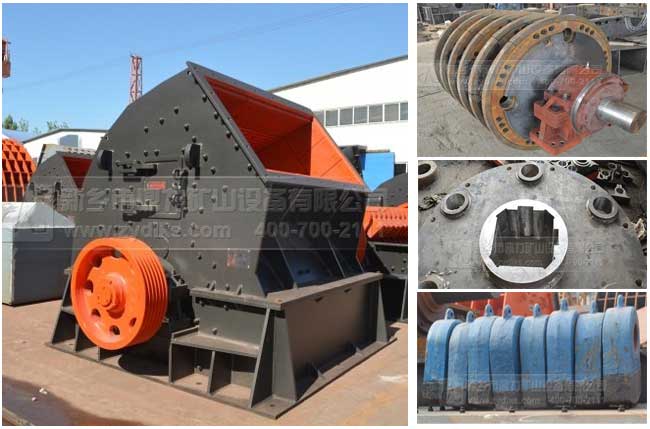

重錘反擊破碎機是我們新鄉鼎力重磅推出的一款單段破碎機設備，因可取代傳統的顎式破碎機和反擊式破碎機兩級破碎，達到“一破成型”的生產目的，為客戶節約大量的設備成本和生產成本，因此受到眾多客戶的青睞，重錘反擊式破碎機除了在錘頭、錘盤及出料口等部件上進行了改良和設計以外，對于機殼的設計和改良也實現了“錦上添花” 的目的。



殼體結構設計特點

重錘反擊破碎機由上下殼體組成，部由Q235鋼板焊接而成。所有焊接件的焊接工藝有焊前準備、施焊、焊件矯形、焊后熱處理、焊后表面處理、焊縫質檢和焊縫修補等規定，嚴格按照事先編制的工藝和焊接規范進行，制作過程中進行檢測。嚴格控制焊接變形和焊縫質量，并根據實際情況對工藝流程和焊接工藝進行修正，焊接成型后應力，合格后才能進行下一道工序。同時殼體為蝸牛型設計，這樣的設計不僅更加結實堅固，同時也使得破碎機腔更深更闊，可容納更多的物料。上下殼體分裝的結構則為設備的運輸、安裝與檢修提供了方便，節省了工人勞動力。



機殼外部設計特點

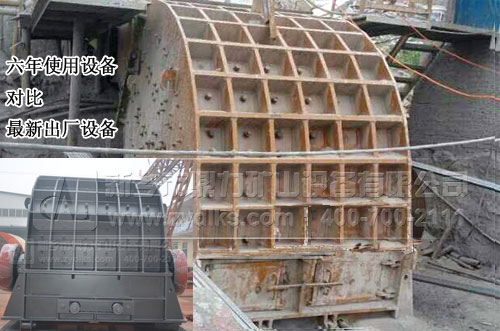

在重錘反擊破碎機的機殼弧形的背部，加裝有縱橫交錯網格狀的加強板筋，加強板筋的設計不僅加強了整個機體的堅固性，同時如果大塊物料掉落，凸起的加強板筋也會保護機殼不受砸損。新鄉鼎力重型反擊破碎機機殼加強板筋的設計也獲得了家設計，進一步提升了重錘反擊破碎機的使用壽命。



機殼內部設計特點

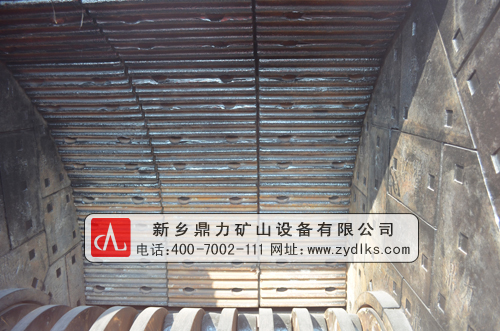

在重錘反擊破碎機的機殼內部易磨損的地方，加裝有襯板進行保護，襯板均采用高錳鋼鑄造而成，根據其結構的不同可分為平面襯板和波紋襯板兩種，波紋襯板與平面襯板相比，不僅具備耐沖擊，保護機殼的作用，同時還可對錘頭打擊過的物料進行又一輪的反擊破碎，進一步提升設備的破碎能力。

重錘反擊破碎機不管是在設備的外部構造還是內部運轉部件上，都采用為精良的材質及的加工工藝進行生產，使其不僅具有優越的設備性能，同時還具備的質量優勢，成為客戶在破碎石灰石、頁巖、煤矸石等中硬度物料時的可選破碎設備類型。
